Tube Bias Calculator завантажити на андроїд 12 (Snow Cone)

Калькулятор "Bubble Tube" розраховуватиме значення напруженості струму пластини, розсіювання та% від максового розсіювання за допомогою вимірюваного падіння напруги на катодному резисторі чи вимірюваному струмі. Вона має базу даних з 36 типів труб, і буде розраховувати параметри класу А фіксованого, клас АВ з фіксованим усуненням та налаштуванням максимального безпечного зміщення катетеризації.

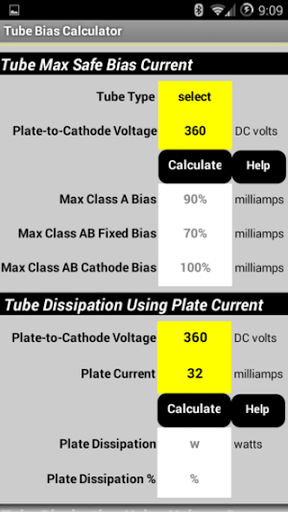

Для того, щоб обчислити параметр Max Safe Bias трубки, ви просто вибираєте трубку зі списку вибору та введіть напругу Plate-to-Cathode (напруга пластини завжди вимірюється між пластиною трубки та катодом). Наведено параметри максимального безпечного переміщення для фіксованого класу А, фіксованого усунення класу AB та усунення катода.

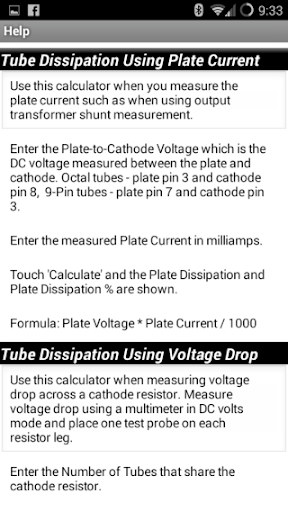

Щоб підрахувати зсуву при вимірюванні струму пластини, наприклад, при використанні вимірювання струму шунтного виходу трансформатора, у верхній частині сторінки введіть свій тип трубки та напруга на плівку до катоду, введіть струм пластини та натисніть «Обчислити», а потім Показано розподіл та розсіювання пластин%.

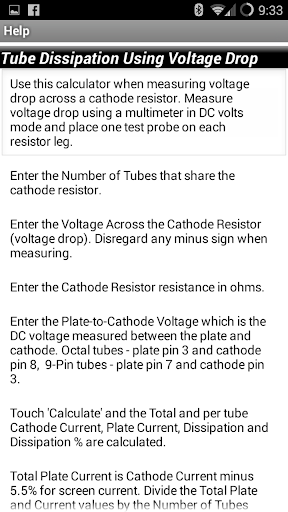

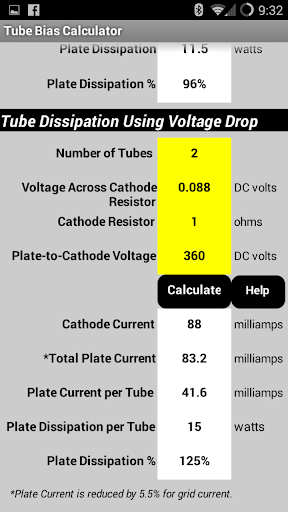

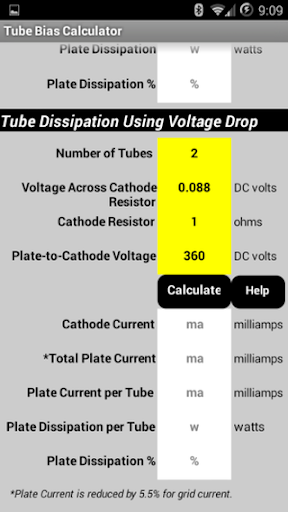

Для того, щоб обчислити зміщення шляхом вимірювання падіння напруги на катодному резисторі, у верхній частині сторінки введіть свій тип трубки та напругу з катодом до мінімуму, введіть кількість трубок, у яких використовується катодний резистор, падіння напруги через катодний резистор та Катодний резистор фактичного опору. Торкніться опції 'Обчислити' і повний катодний струм, загальний струм літію, розподіл пластини, розсіювання пластини% та поточний в пробірці.

Для вимірювання падіння напруги на резисторах встановіть мультиметр на вольт постійного струму і торкніться кожної ноги резистора зондом (не звертайте уваги на будь-який знак мінусу).

ПОПЕРЕДЖЕННЯ. Підсилювачі мають високу напругу, яка може вбити навіть при відключенні. Не намагайтеся встановити упередженість підсилювача, якщо ви не маєте компетенції з випробувальним обладнанням і дуже добре знайомі з високою напругою та небезпеками, що беруть участь.
